Si on m’avait dit qu’un jour je concevrai une soucoupe volante en ossature bois…
Roland Cros artiste formidable et plus car affinités m’a demandé de l’aider à concevoir la structure d’une de ses prochaines œuvres, une soucoupe volante.Une petite intro faite pour s’amuser avec Blender:
La structure sera faite en bois massif, je n’en dis pas plus pour garder la surprise…
Voici un aperçu de la structure à construire:
Une double page sur la maison Tricube a été publiée dans le Hors-Série Eco-Maison-Bois de Aout-Septembre 2013.
L’image 3D de l’éclaté expliquant le principe constructif en fait même la couverture:
L’image originale:
Voici les images brutes de rendu de ma participation au concours de AC-CA Iconic Pedestrian Bridge. Une passerelle suspendue dont les cables sont remplacés par des profils découpés en commande numérique de bois contrecollé type kerto.
Un bar et un atelier de réparation de cycles est inclus dans le volume ouvert de la passerelle.
Je continue à travailler ce rendu pour me familiariser avec le moteur de rendu Cycles de Blender. Les images ci-dessous représentent donc le travail en cours.
Voici l’animation de cette passerelle:
La pose du bardage en mélèze est pratiquement terminée. La terrasse en bois a bien avancé aussi.
La pose des bottes de paille a été terminée par le maître d’ouvrage.
On voit sur les photos ci-dessous la disposition des planches horizontales qui servent à la fois à tasser verticalement les bottes et à tenir par la suite le film frein-vapeur et les liteaux sur lesquels sera fixé le bardage.

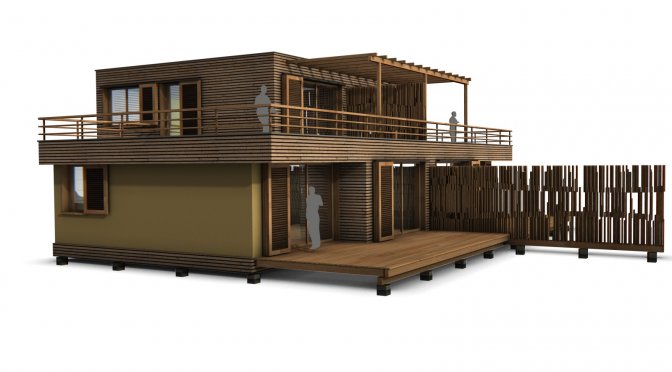

J’ai participé au concours ADREAM, concours européen d’architecture et de design en eco et agro-materiaux, avec un projet de système constructif modulaire en ossature bois et bottes de paille. Mon projet a été retenu pour la phase finale.
Vous trouverez ci-dessous les quatre planches décrivant mon projet et à la suite un diaporama de différentes images de ces planches.
Toutes les images pour ce concours ont été faites avec Blender. La mise en page a été faite avec Inkscape.
Le bardage mélèze posé par le client a bien avancé.

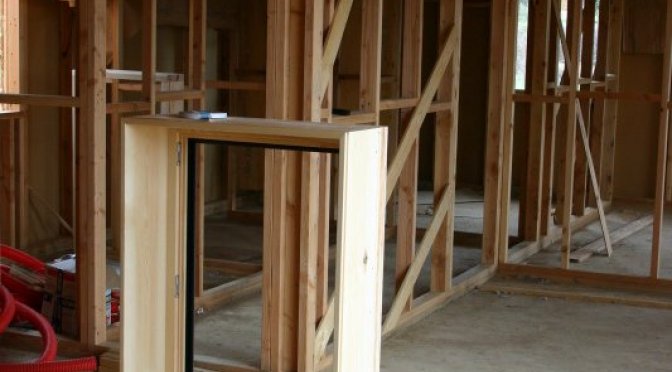

Les menuiseries extérieures en bois-alu triple vitrage sont posées. On peut en voir une avant la pose. La fourrure bois à l’intérieur permet d’habiller l’épaisseur du mur due aux bottes de paille.
.
.
.
.
.
.
.

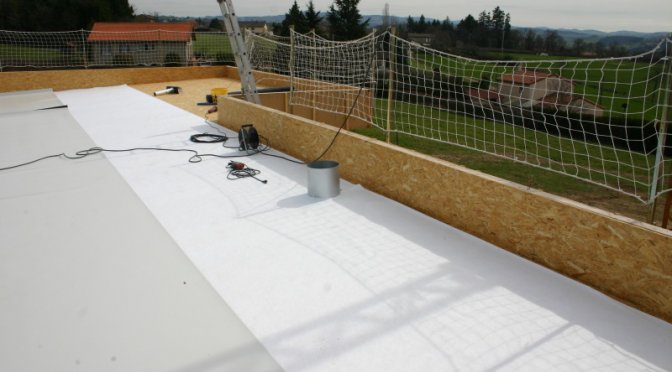

On voit ici comment la membrane d’étanchéité est posée sur un feutre.
Sur la seconde photo on voit les remontées d’acrotère et le traitement de la sortie de ventilation.
Vue générale de la maison pendant la pose de la membrane.

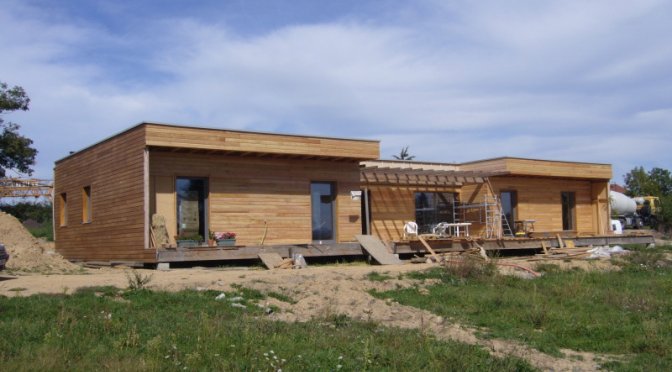

Vue de l’avancement du bardage ouest.

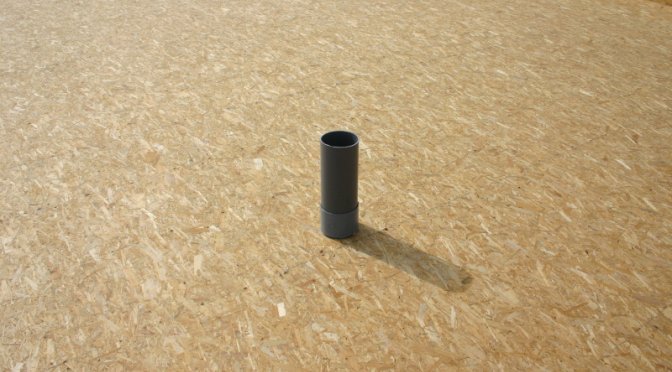

Deux percements seulement en toiture pour limiter les ponts thermiques et les problèmes d’étanchéité :
cette sortie de ventilation et une cheminée.
.
.
.
.
.
La volige en plafond de garage, choix esthétique, vu qu’il ne sera pas isolé. Par contre, cela ne facilite pas le travail de l’étancheur par la suite.
.
.
.
.
.
On voit ici le frein vapeur du complexe isolant de toiture, avec le raccord autour de la sortie de ventilation. Le frein vapeur tient l’isolant en ouate et permet à la vapeur d’eau de passer mais pas à l’air.
.
.
.
.
.
Début de la pose du bardage mélèze en façade. On voit à l’intérieur les sacs de ouate de cellulose qui seront soufflés en toiture et en plancher.
